性欧美欧美巨大69_无码乱码无码视频_日本人爽P大片免费观看_91精品福利自产拍在线观看

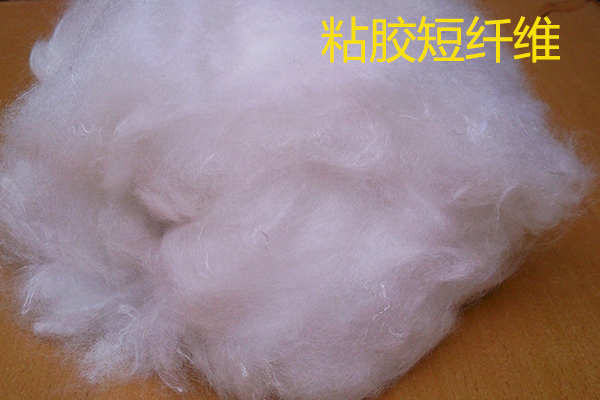

       粘膠纖維是再生纖維素纖維的主要品種，是從不能直接紡織加工的纖維素原料（如棉短絨、木材、蘆葦、甘蔗渣等）中提取純凈的纖維素，經(jīng)過燒磁、二硫化碳處理后制備成粘稠的紡絲溶液，采用濕法紡絲制造而成的。粘膠纖維的品種有粘膠短纖維、粘膠長絲、富強纖維等。目前市場上比較流行的粘膠纖維是粘膠短纖維（人棉），粘膠長絲等由于價格高、面料織造風(fēng)險大等原因用量較少。

       再生纖維素粘膠短纖維的染色性能很好，其它纖維素纖維能采用的染色方法均能用于粘膠纖維的染色，色譜全、色澤鮮艷、染色牢度較好。因此與粘膠短纖維混紡的產(chǎn)品，亦能改善其染色性能。但粘膠短纖維的結(jié)晶度低、整列度差，染料容易深入纖維內(nèi)部上染，有時必須加入勻染劑防止因上染過快而產(chǎn)生染色不勻。另外由于粘膠纖維聚合度低、結(jié)構(gòu)比較疏松，不宜在堿性強的溶液中染色，否則經(jīng)染色后的粘膠短纖維強度顯著下降。粘膠纖維的強度較低，模量比棉纖維低、彈性回復(fù)性能差，因此粘膠纖維面料的耐磨、耐疲勞性能較差。

       再生纖維素粘膠短纖維是高吸濕纖維，在溫度20℃、相對溫度65%時的回潮率約13%，相對濕度95%時回潮率約30%，纖維潤溫后，強度下降全部潤濕的粘膠纖維，強度為標(biāo)準(zhǔn)條件下的40%~50%。因此不耐洗、洗后尺寸不穩(wěn)定，是粘膠纖維的zui大缺點。但由于粘膠吸濕性強穿著舒適，可作內(nèi)衣面料和T恤面料，并大量用于與低吸濕的合成纖維（如滌綸絲等）混紡。與粘膠混紡的產(chǎn)品具有較好的吸濕性和服用性，粘膠短纖維與合纖混紡促使粘膠纖維持續(xù)穩(wěn)定的發(fā)展。與滌綸、氨綸等合成纖維交織也是另外一種改善粘膠纖維縮水率大的方式。人棉氨綸汗布就是一類應(yīng)用廣泛的面料。粘膠短纖維也常被用來織造粘膠羅馬布（nr羅馬布）、粘膠雙面小提花布等等。

不要關(guān)鍵詞：粘膠短纖維
